无线核相仪适用范围

香港无线核相仪适用范围 <香港>天正华意电气设备有限公司

香港相位伏安表键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：用来控制仪器工作电源的开启和关闭；使用方法是：轻按开机；按住此键3秒钟以上，然后松开即可关机。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。查询键：用来浏览已存储的记录内容。设置键：按下此键直接进入“参数设置”功能屏。切换键：保留功能，暂不用。自检键：用户按下此键可以进入编号查询界面。此屏中可显示仪器的编号、程序版本号、ID号。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。四、液晶界面液晶显示界面主要有十四屏，包括主菜单、十三个功能界面：1．主菜单：图四、主菜单当开机后显示图四界面。屏幕中显示出各项功能菜单，包括十二个选项：参数设置、二次参量、一次参量、备用菜单、双钳差动、三线计量、联机通讯、波形显示、频谱分析、谐波测试、历史数据、系统校准。选择上下左右方向键，用于改变当前选项；按下确认键，进入相应的功能屏；屏幕右上角显示出内置充电电池的电压幅值和剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；旁边显示出当前实时的日期和时间。

<香港>天正华意电气设备有限公司 香港无线核相仪适用范围

香港相位伏安表测试线约250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃； 80％Rh以下存放温湿度-10℃～60℃； 70％Rh以下输入阻抗测试电压各档输入阻抗为：2MΩ测U1U2相位时电压输入阻抗为：40kΩ耐 压仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间、两电压输入端之间≥10MΩ结 构双重绝缘3．基准条件下基本误差及性能指标类 别量 程分辨率基本误差电 压20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V电 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作条件下相位误差不超过±3°。三. 结构四. 操作1．基本操作按ON键开机，LCD显示，仪表开机约15分钟后自动关机。按OFF键关机。按HOLD键可以保持显示数据或取消保持。开机后，按LAMP键能控制背光灯，适合于昏暗场所。2．测试注意测试前，必须先将功能旋转开关切换到对应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试，用不到的测试线和电流钳不能连接。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。A.相位测试：注意本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。U1红色电压插孔和U2红色电压插孔与卡钳正面为同名端相位测试时电流从钳夹的正面输入。对于3相线相位关系可以两两对应测试。（1）U1U2的相位测试将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。。

<香港>天正华意电气设备有限公司 香港无线核相仪适用范围

香港相位伏安表．一般规格功 能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电 源DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约180mA Max显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360.0°频率：45.00Hz～65.00Hz有功功率：0.0W～12kW无功功率：0.0VAR～12kVAR视在功率：0.0VA～12kVA功率因数：-1～＋1电流矢量和：0mA～60A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°（工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA)有功功率：±(1.0％量程)无功功率：±(1.0％量程)视在功率：±(1.0％量程)频 率：±(1.0％量程)功率因数：±0.03相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HD”符号显示数据存储99组充电接口USB充电接口自动关机开机约15分钟后，仪表自动关机，以降低电池消耗背光功能有，背光亮度可调节电压检测当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。

<香港>天正华意电气设备有限公司
香港无线核相仪适用范围 <香港>天正华意电气设备有限公司

香港相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

香港相位伏安表请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。二、简介三相数字相位伏安表是我公司钳形系列仪表的产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种、准确、便捷的新型电力仪表。三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。三、基本功能简介1.采用大屏幕高背光显示，能清晰显示仪器的工作状态和测试参数，操作极为方便。2.测量三相电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数及及总和功率。

<香港>天正华意电气设备有限公司 香港无线核相仪适用范围
香港无线核相仪适用范围 <香港>天正华意电气设备有限公司

香港相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示，此屏用于调整试验前所需要确定的数据。包括：高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比：指被测变压器的高压侧电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?高压CT变比：指被测变压器的低压侧电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?变压器组别：指被测变压器的联接组别。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换，选定到所需方式。当进行差动接线分析时本参数一定要设置正确，否则，标准矢量图将不正确。?高压CT接法：指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?低压CT接法：指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入确认即可。

香港相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角(°) 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。

<香港>天正华意电气设备有限公司
香港无线核相仪适用范围 <香港>天正华意电气设备有限公司

香港相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。

<香港>天正华意电气设备有限公司 香港无线核相仪适用范围

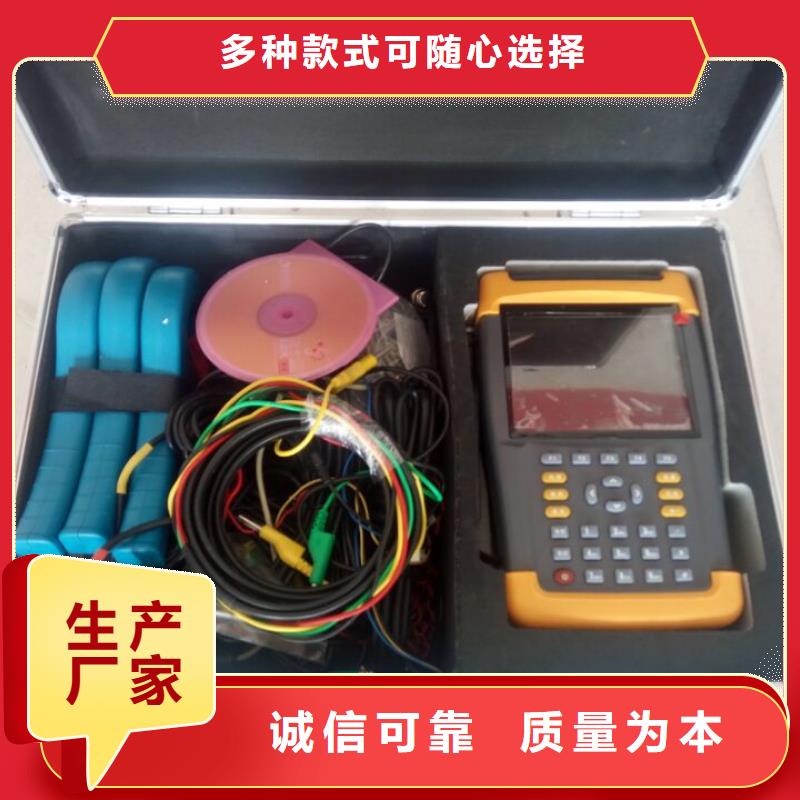

香港相位伏安表不能用于测试高于600V的电压，不能测试超过30A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁场环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-230B三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，

<香港>天正华意电气设备有限公司 香港无线核相仪适用范围 香港无线核相仪适用范围 <香港>天正华意电气设备有限公司

香港相位伏安表不能用于测试高于600V的电压，不能测试超过30A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁场环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-230B三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，

香港相位伏安表自主研发开模的手持式结构，高强度工程塑料，坚固且轻便，使用简便，大大方便了现场使用，是电力工作者的得力助手。一、功能特点1、三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量终绘制出完整的六角图。2、采用钳形电流互感器接线，不用断开电流回路，方便。3、可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。4、可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。5、可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。6、可进行现场被测信号的谐波分析，能分析出2－21次谐波的各次含量，自动计算出总谐波失真度。7、大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。8、大容量锂电池供电，连续工作长达8小时。9、用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储1000组以上的数据。10、可将保存的记录上传到后台管理计算机，进行综合分析，评审。11、具备万年历、时钟功能，实时显示测试工作进行的日期及时间。12、体积小、重量轻，便于现场使用。

<香港>天正华意电气设备有限公司

香港相位伏安表测试线约250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃； 80％Rh以下存放温湿度-10℃～60℃； 70％Rh以下输入阻抗测试电压各档输入阻抗为：2MΩ测U1U2相位时电压输入阻抗为：40kΩ耐 压仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间、两电压输入端之间≥10MΩ结 构双重绝缘3．基准条件下基本误差及性能指标类 别量 程分辨率基本误差电 压20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V电 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作条件下相位误差不超过±3°。三. 结构四. 操作1．基本操作按ON键开机，LCD显示，仪表开机约15分钟后自动关机。按OFF键关机。按HOLD键可以保持显示数据或取消保持。开机后，按LAMP键能控制背光灯，适合于昏暗场所。2．测试注意测试前，必须先将功能旋转开关切换到对应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试，用不到的测试线和电流钳不能连接。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。A.相位测试：注意本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。U1红色电压插孔和U2红色电压插孔与卡钳正面为同名端相位测试时电流从钳夹的正面输入。对于3相线相位关系可以两两对应测试。（1）U1U2的相位测试将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。。

<香港>天正华意电气设备有限公司
香港无线核相仪适用范围 <香港>天正华意电气设备有限公司

香港相位伏安表随着电力行业的发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确与否，直接影响到电力系统工作的稳定性和电费计量的准确性，而这两点正是电力系统非常重要的两个方面。由于保护装置和高压计量装置的接线比较多，容易造成错误接线，而又不易被察觉，（尤其是差动保护的复杂接线，有时高、低侧同时引入，又存在不同的联结组别，极易接错，而在平时运行中又可能不会误动或拒动，存在很大的隐患）。我公司根据现场测试需要，适时开发出“三相保护回路矢量分析仪”。该产品集多功能于一身，具有多种测量功能，主要测量功能为：相位仪功能—校验主变差动保护和母线差动相位的正确性；电参量测试仪功能—测试电力系统必要的电参量参数；计量接线检测仪功能—对三相三线电能计量接线进行检测；谐波含量测试功能—现场测试电压和电流的谐波含量；示波器功能—显示柱状图，做为简单的示波器，用来观察测试信号波形。该测量仪器采用DSP交流采样，可同时测量三路电压和三路电流模拟量，仪器六通道矢量同屏显示，人机对话界面友好。

<香港>天正华意电气设备有限公司 香港无线核相仪适用范围
<香港>天正华意电气设备有限公司

香港相位伏安表I1I2的相位测试将旋转开关旋至I1I2位置，将两个电流钳连接到仪表前端的I1、I2电流输入插孔，再将电流钳对应钳住I1、I2线路，测试显示值即为两路电流之间的相位。（3）U1I2的相位测试将旋转开关旋至U1I2位置，红黑2条测试线连接到仪表的U1电压输入插孔，1个电流钳连接到仪表前端的I2电流输入插孔， 再将测试线与电流钳对应接入U1、I2线路，测试显示值即为电压和电流之间的相位。（4）I1U2的相位测试将旋转开关旋至I1U2位置，1个电流钳连接到仪表前端的I1电流输入插孔，红黑2条测试线连接到仪表的U2电压输入插孔，再将电流钳与测试线对应接入I1、U2线路，测试显示值即为电流和电压之间的相位。A.交流电流、漏电流测量：将旋转开关旋至I1的20A档，1个电流钳连接到仪表前端的I1电流输插孔，再用电流钳钳住被测线路，测试显示值即为被测电路中的电流或漏电流，若被测试电流比较小，可以选择较小的档位再进行测试，以提高测试的准确性。也可以将旋转开关旋至I2的适当量限，用I2路测试电流或漏电流。注意旋转开关所处I1、I2的位置与电流钳I1、I2的输入插孔必须对应。B.交流电压测量：将旋转开关旋至U1的600V量程，红黑2条测试线连接到仪表的U1电压输入插孔，再将测试线接入被测试线路，测试显示的值为被测线路的电压，若被测试电压比较小，可以选择较小的档位再进行测试，以提高测试的准确性。

香港无线核相仪适用范围

香港相位伏安表使用方便便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。3.3 精度高谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。3.4 软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。3.5 通讯接口谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。3.6 测试参数多系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。3.7 大容量存储谐波测试仪内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。4．技术指标4.1 频率测量测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz4.2 输入电压量程：10-450V4.3 输入电流量程：10A，其他量程可以根据用户要求选配4.4 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.4.5 基波电压和电流之间相位差的测量误差：≤0.5°4.6 谐波电压含有率测量误差：≤0.1％4.7 谐波电流含有率测量误差：≤0.2％4.8 三相电压不平衡度误差：≤0.2％4.9 电压偏差误差：≤0.2％4.10 电压变动误差：≤0.2％4.11 功率偏差：≤0.5％4.12 闪变误差：≤0.5％4.13 工作时间：内部电池可以连续工作5小时4.14 外形尺寸（mm）：300×225×135（长×宽×高）4.15 重量：0.5kg5．面板布置说明5.1 电压输入：接电压测试线，具体接线见6.2.1 接线说明；5.2 钳表输入：接10A 钳表，A、B、C 三相一一对应；5.3 电源开关：用于打开或关闭装置电源。5.4 液晶：显示数据及波形。5.5 键盘。

<香港>天正华意电气设备有限公司 香港无线核相仪适用范围

香港相位伏安表仪表质量主机：350g(带电池)电流钳：170g×3总质量：约1.35kg测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与护套外壳之间≥100MΩ结 构双重绝缘，带绝缘防振护套适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2三. 结构四. 操作1．基本操作按POWER键开关机，开机后LCD显示，15分钟后仪表关机，此时按POWER键继续工作。开机后进入功能选择界面，分别为：数据测量，数据查询和数据删除。按上下箭头可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入数据测量界面，按左右箭头键可切换显示的测量数据。默认开始显示电压、电流、相位和向量图（图A）；按左箭头切换显示电压频率、电流频率、电流矢量和、电压相序和电流相序（图B）；再按左箭头切换显示有功功率、无功功率、视在功率和功率因数（图C），按右箭头则往回切换显示。按HOLD键锁定并自动编号存储数据，锁定数据时“HD“符号指示，仪表可以存储99组数据。按上下箭头键可以调节LCD背光亮度。进入数据查询界面，查阅数据时“RD“符号指示。按左右箭头键选择数据组递增或递减的步进值（"SP"符号指示），步进范围
